The fluctuations which occur due to sudden load changes, the lifespan of electronic components is reduced. So in order to protect them from failures, we take the help of Voltage Stabilizers. Voltage stabilizer provides a constant supply of voltage to the load, which is needed for the applications of devices.
Here we will talk about 5 different types of Voltage Stabilizers;
અચાનક લોડમાં ફેરફારને કારણે જે વધઘટ થાય છે, ઈલેક્ટ્રોનિક ઘટકોનું આયુષ્ય ઘટી જાય છે. તેથી તેમને નિષ્ફળતાઓથી બચાવવા માટે, અમે વોલ્ટેજ સ્ટેબિલાઈઝર્સની મદદ લઈએ છીએ. વોલ્ટેજ સ્ટેબિલાઇઝર લોડને વોલ્ટેજનો સતત પુરવઠો પૂરો પાડે છે, જે ઉપકરણોની એપ્લિકેશનો માટે જરૂરી છે.
અહીં આપણે 5 વિવિધ પ્રકારના વોલ્ટેજ સ્ટેબિલાઇઝર્સ વિશે વાત કરીશું;

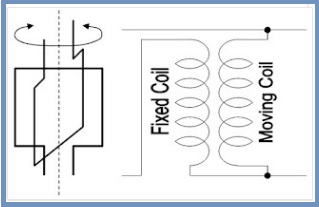

1. Coil Rotation AC voltage regulators
One is a fixed coil and the other is a moving coil. Here the constant
voltage is obtained by balancing the magnetic field acting on the movable coil
by moving perpendicular to the fixed coil. The voltage in the secondary coil
can be increased or decreased by rotating the coil in one or the other
direction from the centre position.
A Servo Mechanism can employ to advance the movable coil position for increasing or decreasing the voltage. With this principle of coil rotation, it can be used as a Voltage Regulator.
1. કોઇલ રોટેશન એસી વોલ્ટેજ રેગ્યુલેટર્સ
એક નિશ્ચિત કોઇલ છે અને બીજી મૂવિંગ કોઇલ છે. અહીં સ્થિર કોઇલ પર કાટખૂણે ખસેડીને મૂવેબલ કોઇલ પર કામ કરતા ચુંબકીય ક્ષેત્રને સંતુલિત કરીને સ્થિર વોલ્ટેજ મેળવવામાં આવે છે. ગૌણ કોઇલમાં વોલ્ટેજ કેન્દ્ર સ્થાનેથી કોઇલને એક અથવા બીજી દિશામાં ફેરવીને વધારી કે ઘટાડી શકાય છે.
સર્વો મિકેનિઝમ વોલ્ટેજ વધારવા અથવા ઘટાડવા માટે મૂવેબલ કોઇલની સ્થિતિને આગળ વધારવા માટે કામ કરી શકે છે. કોઇલ પરિભ્રમણના આ સિદ્ધાંત સાથે, તેનો ઉપયોગ વોલ્ટેજ રેગ્યુલેટર તરીકે થઈ શકે છે.
2. Electromechanical Voltage Regulators
Electromechanical Voltage Regulators are used for regulating the
voltage on AC power distribution lines. It is also called as voltage
stabilizers or tap changers. To select an appropriate tap from the
autotransformer these voltage regulator utilizes the Servo-mechanism. Thus by
changing the turns ratio of the autotransformer, the output voltage can be held
constant.
But there's a major failure in its operation which is known as Hunting (the failure of the controller to constantly adjust the voltage with the sudden fluctuations in load, which is also known as dead-band of the controller).
2. ઇલેક્ટ્રોમિકેનિકલ વોલ્ટેજ રેગ્યુલેટર્સ
ઇલેક્ટ્રોમિકેનિકલ વોલ્ટેજ રેગ્યુલેટરનો ઉપયોગ એસી પાવર ડિસ્ટ્રિબ્યુશન લાઇન પર વોલ્ટેજને નિયંત્રિત કરવા માટે થાય છે. તેને વોલ્ટેજ સ્ટેબિલાઇઝર્સ અથવા ટેપ ચેન્જર્સ તરીકે પણ ઓળખવામાં આવે છે. ઓટોટ્રાન્સફોર્મરમાંથી યોગ્ય ટેપ પસંદ કરવા માટે આ વોલ્ટેજ રેગ્યુલેટર સર્વો-મિકેનિઝમનો ઉપયોગ કરે છે. આમ ઓટોટ્રાન્સફોર્મરના વળાંકના ગુણોત્તરમાં ફેરફાર કરીને, આઉટપુટ વોલ્ટેજને સ્થિર રાખી શકાય છે.
પરંતુ તેની કામગીરીમાં મોટી નિષ્ફળતા છે જેને શિકાર તરીકે ઓળખવામાં આવે છે (લોડમાં અચાનક વધઘટ સાથે વોલ્ટેજને સતત સમાયોજિત કરવામાં નિયંત્રકની નિષ્ફળતા, જેને નિયંત્રકના ડેડ-બેન્ડ તરીકે પણ ઓળખવામાં આવે છે).
3. Constant Voltage Regulators
In the Constant Voltage Regulators (CVT) a compensating winding is
connected to the primary side of the transformer. It is also called the
Ferro-resonant regulator. This voltage regulator uses a tank-circuit composed
of the capacitor for generating nearly constant average output voltage with
varying input current and high-voltage resonant winding. By the magnetic
saturation, the circuit around secondary is used for regulating the voltage.
Due to lack of active components, CVTs can be used that relies on the square-loop saturation of the tank circuit for absorbing changes in the input voltage.
3. સતત વોલ્ટેજ રેગ્યુલેટર્સ
કોન્સ્ટન્ટ વોલ્ટેજ રેગ્યુલેટર્સ (CVT) માં ટ્રાન્સફોર્મરની પ્રાથમિક બાજુ સાથે વળતર આપતું વિન્ડિંગ જોડાયેલ છે. તેને ફેરો-રેઝોનન્ટ રેગ્યુલેટર પણ કહેવામાં આવે છે. આ વોલ્ટેજ રેગ્યુલેટર વિવિધ ઇનપુટ વર્તમાન અને ઉચ્ચ-વોલ્ટેજ રેઝોનન્ટ વિન્ડિંગ સાથે લગભગ સતત સરેરાશ આઉટપુટ વોલ્ટેજ પેદા કરવા માટે કેપેસિટરથી બનેલા ટાંકી-સર્કિટનો ઉપયોગ કરે છે. ચુંબકીય સંતૃપ્તિ દ્વારા, સેકન્ડરી આસપાસના સર્કિટનો ઉપયોગ વોલ્ટેજના નિયમન માટે થાય છે.
સક્રિય ઘટકોના અભાવને કારણે, CVT નો ઉપયોગ કરી શકાય છે જે ઇનપુટ વોલ્ટેજમાં ફેરફારોને શોષવા માટે ટાંકી સર્કિટના ચોરસ-લૂપ સંતૃપ્તિ પર આધાર રાખે છે.
4. DC Voltage Regulator
Series or Shunt regulators are frequently used for regulating the voltage of the DC power supplies. A reference voltage is applied using a shunt regulator like Zener regulator or Voltage regulator tube. These voltage stabilizing devices start conduction at a specified voltage and they will conduct maximum current to hold the specified terminal voltage. Excess current is diverted to ground often using a low-value resistor for dissipating the energy. The figure shows the DC-adjustable-voltage stabilizer using IC LM317.
The shunt regulator output is used only for providing the standard reference voltage to the electronic device called as voltage stabilizer, which is capable of delivering much larger currents based on the demand.
4. ડીસી વોલ્ટેજ રેગ્યુલેટર
ડીસી પાવર સપ્લાયના વોલ્ટેજને નિયંત્રિત કરવા માટે શ્રેણી અથવા શન્ટ નિયમનકારોનો વારંવાર ઉપયોગ થાય છે. ઝેનર રેગ્યુલેટર અથવા વોલ્ટેજ રેગ્યુલેટર ટ્યુબ જેવા શંટ રેગ્યુલેટરનો ઉપયોગ કરીને સંદર્ભ વોલ્ટેજ લાગુ કરવામાં આવે છે. આ વોલ્ટેજ સ્ટેબિલાઇઝિંગ ઉપકરણો ચોક્કસ વોલ્ટેજ પર વહન શરૂ કરે છે અને તેઓ નિર્દિષ્ટ ટર્મિનલ વોલ્ટેજને પકડી રાખવા માટે મહત્તમ પ્રવાહનું સંચાલન કરશે. ઉર્જાનો વિસર્જન કરવા માટે નીચા-વેલ્યુ રેઝિસ્ટરનો ઉપયોગ કરીને અધિક પ્રવાહને જમીન તરફ વાળવામાં આવે છે. આકૃતિ IC LM317 નો ઉપયોગ કરીને DC-એડજસ્ટેબલ-વોલ્ટેજ સ્ટેબિલાઇઝર બતાવે છે.
શંટ રેગ્યુલેટર આઉટપુટનો ઉપયોગ માત્ર વોલ્ટેજ સ્ટેબિલાઈઝર તરીકે ઓળખાતા ઈલેક્ટ્રોનિક ઉપકરણને પ્રમાણભૂત સંદર્ભ વોલ્ટેજ આપવા માટે થાય છે, જે માંગના આધારે વધુ મોટા પ્રવાહો પહોંચાડવામાં સક્ષમ છે.
5. Automatic Voltage Regulators
These voltage stabilizers are used on generator sets, emergency power supply, oil rigs, and so on. It is an electronic power device used for providing variable voltage and this can be done without changing the power factor or phase shift. Large sized voltage stabilizers are fixed permanently on the distributed lines and small voltage stabilizers are used for protection of the home appliances from the voltage fluctuations. If the voltage of the power supply is less than the required range, then a step-up transformer is used for stepping up the voltage levels and similarly if the voltage is greater than the required range, then it is stepped-down using a step-down transformer.
5. આપોઆપ વોલ્ટેજ રેગ્યુલેટર્સ
આ વોલ્ટેજ સ્ટેબિલાઇઝર્સનો ઉપયોગ જનરેટર સેટ, ઇમરજન્સી પાવર સપ્લાય, ઓઇલ રિગ્સ વગેરે પર થાય છે. તે એક ઈલેક્ટ્રોનિક પાવર ઉપકરણ છે જેનો ઉપયોગ વેરિયેબલ વોલ્ટેજ પ્રદાન કરવા માટે થાય છે અને આ પાવર ફેક્ટર અથવા ફેઝ શિફ્ટને બદલ્યા વિના કરી શકાય છે. મોટા કદના વોલ્ટેજ સ્ટેબિલાઇઝર્સ વિતરિત રેખાઓ પર કાયમી ધોરણે નિશ્ચિત કરવામાં આવે છે અને નાના વોલ્ટેજ સ્ટેબિલાઇઝરનો ઉપયોગ વોલ્ટેજની વધઘટથી ઘરના ઉપકરણોના રક્ષણ માટે થાય છે. જો પાવર સપ્લાયનું વોલ્ટેજ જરૂરી રેન્જ કરતા ઓછું હોય, તો વોલ્ટેજ લેવલને વધારવા માટે સ્ટેપ-અપ ટ્રાન્સફોર્મરનો ઉપયોગ કરવામાં આવે છે અને તેવી જ રીતે જો વોલ્ટેજ જરૂરી રેન્જ કરતા વધારે હોય, તો તેને સ્ટેપ-ડાઉનનો ઉપયોગ કરીને સ્ટેપ-ડાઉન કરવામાં આવે છે. ડાઉન ટ્રાન્સફોર્મર.
